Recomendada para pendientes a partir del 20%.

- Fabricación en chapa negra y galvanizada.
- Longitud exacta de acuerdo a las necesidades del cliente.
- Punzonado para montaje atornillado facilitando sus ejiones
correspondientes.

A = área de la sección recta.
I = Momento de Inercia.
W = módulo o momento resistente.
i = Radio de giro. i = √I/A

Nota: Los pesos indicados son teóricos, pudiendo variar debido a las tolerancias en el espesor de la materia prima (+/- 0,18 a +/- 0,25).
En ningún caso podrá exigirse el peso teórico como peso de facturación.

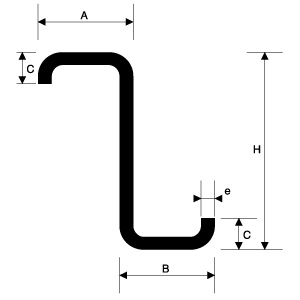

PERFIL DIMENSIONES REFERIDO AL EJE xx REFERIDO AL EJE yy
H (mm) A (mm) B (mm) C (mm) e (mm) M (Kg/m) Sec (cm2) Sup (m2/m) Ixx (cm4) Wxx (cm3) ix (cm) Iyy (cm4) Wyy (cm3) iy (cm)
Z 100 X 2,0 100 55 48 15/19 2,00 3,34 4,32 0,425 69 13 3,99 27 5,30 2,49
Z 100 X 2,5 2,50 4,17 5,32 0,426 84 16 3,96 33 6,60 2,48
Z 100 X 3,0 3,00 5,01 6,33 0,427 99 19 3,93 40 8,00 2,47
Z 125 X 2,0 125 55 48 15/19 2,00 3,74 4,80 0,475 116 18 4,89 27 5,40 2,36
Z 125 X 2,5 2,50 4,67 5,88 0,476 142 21 4,87 33 6,60 2,35
Z 125 X 3,0 3,00 5,60 7,08 0,477 167 25 4,84 40 8,00 2,34
Z 150 X 2,0 150 55 48 20 2,00 4,10 5,24 0,521 178 23 5,77 27 5,50 2,25
Z 150 X 2,5 2,50 5,13 6,51 0,522 218 28 5,75 33 6,70 2,24
Z 150 X 3,0 3,00 6,15 7,77 0,524 257 33 5,72 40 8,00 2,23
Z 160 X 2,0 160 55 48 20 2,00 4,26 5,74 0,531 218 25 6,03 29 5,90 2,28
Z 160 X 2,5 2,50 5,33 6,71 0,532 258 31 6,00 35 7,10 2,27
Z 160 X 3,0 3,00 6,40 7,97 0,534 297 36 5,97 42 8,80 2,25
Z 175 X 2,0 175 55 48 20 2,00 4,53 6,02 0,575 273 31 6,69 34 7,00 2,37
Z 175 X 2,5 2,50 5,66 7,46 0,576 336 38 6,66 43 8,00 2,37
Z 175 X 3,0 3,00 6,80 8,92 0,578 387 44 6,64 51 10,00 2,36
Z 180 X 2,0 180 80 70 20 2,00 5,43 6,12 0,58 320 34 6,98 47 7,25 3,28
Z 180 X 2,5 2,50 6,77 7,56 0,581 395 42 0,90 59 8,50 3,27
Z 180 X 3,0 3,00 8,10 9,02 0,583 459 49 6,83 71 11,00 3,25
Z 200 X 2,0 200 80 70 20 2,00 5,96 7,40 0,756 464 45 7,86 88 11,00 3,43
Z 200 X 2,5 2,50 7,45 9,21 0,757 572 56 7,84 109 14,00 3,42
Z 200 X 3,0 3,00 8,94 11,01 0,758 677 66 7,81 130 17,00 3,42
Z 200 X 4,0 4,00 11,93 14,49 0,761 876 85 7,75 174 22,00 3,41
Z 225 X 2,0 225 80 70 20 2,00 6,36 7,97 0,806 610 53 8,74 88 12,00 3,33
Z 225 X 2,5 2,50 7,95 9,82 0,807 751 65 8,7 109 14,00 3,28
Z 225 X 3,0 3,00 9,54 11,75 0,808 890 77 8,67 127 17,00 3,28
Z 225 X 4,0 4,00 12,72 15,46 0,811 1153 99 8,61 171 22,00 3,27
Z 250 X 2,0 250 80 70 20 2,00 6,76 8,43 0,856 782 61 9,59 88 11,00 3,22
Z 250 X 2,5 2,50 8,45 10,45 0,857 963 75 9,56 107 14,00 3,2
Z 250 X 3,0 3,00 10,14 12,46 0,859 1138 89 9,52 125 16,00 3,18
Z 250 X 4,0 4,00 13,52 16,37 0,861 1470 115 9,45 165 22,00 3,16
Z 275 X 2,0 275 80 70 20 2,00 7,16 8,96 0,906 968 70 10,4 109 13,00 3,48
Z 275 X 2,5 2,50 8,94 11,12 0,907 1270 92 10,6 132 16,00 3,43
Z 275 X 3,0 3,00 10,73 13,41 0,909 1541 112 10,6 134 17,00 3,4
Z 275 X 4,0 4,00 14,31 17,98 0,912 2010 146 10,5 201 25,00 3,24
Z 300 X 2,0 300 80 70 20 2,00 7,55 9,43 0,956 1266 84 11,5 108 13,00 3,35
Z 300 X 2,5 2,50 9,44 11,82 0,957 1469 97 11,4 132 16,00 3,34
Z 300 X 3,0 3,00 11,33 14,18 0,959 1889 125 11,3 134 17,00 3,25
Z 300 X 4,0 4,00 15,11 18,82 0,962 2175 165 11,1 201 25,00 3,16
Perfiles Murcia S.A. se reserva el derecho a modificar las características cuando lo considere necesario pare su mejora. Los datos expuestos no representan condiciones de garantía contractual, debido a las tolerancias existentes en las materias primas.
